[ 정보처리기사 ] 1-1 요구사항 확인 - 유스케이스 (Use Case) 다이어그램

기능 모델링

• 사용자의 요구사항을 분석하여 개발될 시스템이 갖춰야 할 기능을 정리한 후, 사용자와 함께 정리된 내용을 공유하기 위해 그림으로 표현한 것
• 개발될 시스템의 전반적인 형태를 기능에 초점을 맞춰 표현
• 예) 유스케이스(Use Case) 다이어그램, 액티비티(Activity) 다이어그램



유스케이스(Use Case) 다이어그램



유스케이스 다이어그램을 이용해 서비스의 요구사항을 정확하게 파악하자! (boardmix.com)



• 사용자가 보는 관점에서 시스템이 액터에게 제공하는 서비스 또는 기능을 표현한 것
• 사용자의 요구사항을 분석하기 위한 도구로 사용
• 시스템의 범위를 파악할 수 있음



유스케이스(Use Case) 구성 요소

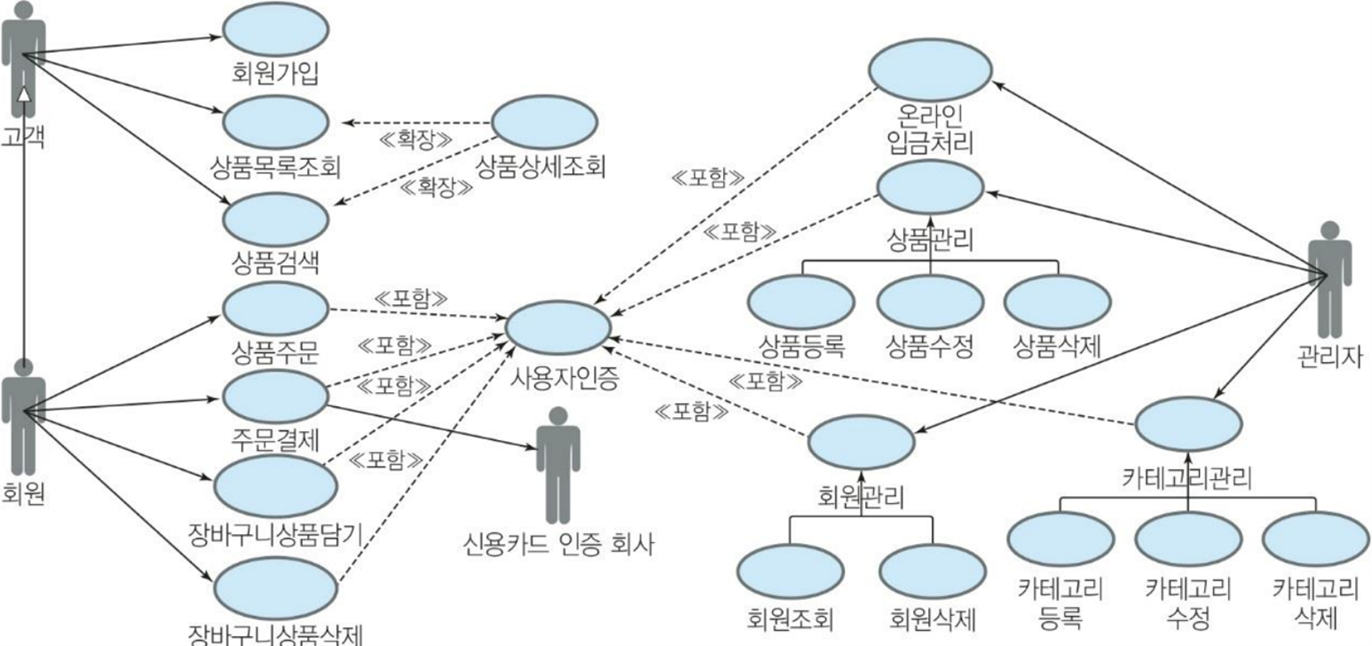

유즈케이스 다이어그램(1) - 한빛출판네트워크 (hanbit.co.kr)

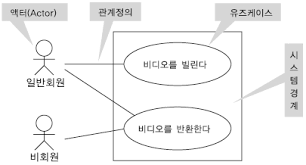

• 시스템(System) / 시스템 범위(System Scope) :  시스템 범위 표현
• 액터(Actor) : 시스템과 상호작용을 하는 모든 외부 요소
  • 주액터 : 시스템을 사용함으로써 이득을 얻는 대상, 주로 사람
  • 부액터 : 목적 달성을 위해 시스템에 서비스를 제공하는 외부 시스템, 주로 기관이나 조직
• 유스케이스(Use Case) : 사용자가 보는 관점에서 시스템이 액터에게 제공하는 서비스나 기능을 표현
• 관계(Relationship) : 액터와 유스케이스, 유스케이스 유스케이스 사이에서의 관계
  • 포함(include) 관계, 확장(extends) 관계, 일반화(Generalization) 관계





---
